电动卸灰球阀产品特点

GEROYAL公司生产的电动卸灰球阀用于冶金、建材、电力等行业排灰、卸灰管道，采用进口密封式结构、运转灵活、不积灰、密封性能可靠，驱动方式：手动、气动、液动、电动，适用于高炉煤气灰，水泥等小粒度的粉状介质；适用温度≤250℃。
1、电动卸灰球阀球面进行硬化处理，提高球面的抗耐磨性。
2、电动卸灰球阀采用单阀座设计，在阀体中腔不形成X立空间，排除了粉煤灰等介质在中腔的累积与球面摩擦的可能。
3、电动卸灰球阀密封自动补偿：金属阀座尾端设有弹簧，当密封面磨损时，在弹簧作用下阀门继续保持良好密封.
4、电动卸灰球阀工作稳定：球体设置上下轴套支撑，受压后不会产生相对位移。

电动卸灰球阀产品性能

采用单向密封和进口缩孔式结构，特别适用于煤粉喷吹的气固二项介质中，不会积灰卡住。密封圈、密封座、球体对零件采用专门材料和特殊工艺处理、耐磨损、寿命长。密封圈装有自动磨损补偿装置，不会因使用一段时间后的磨损产生泄漏。采用双阀杆固定式圆球，可长期保持开启和关闭的位置精度。开启和关闭扭矩小，灵活轻便。执行机构有手动、气动、液动、电动等，可远距离集中控制或计算机程制。本阀安装时介质流向符合阀体睛箭头的指向。该阀主要应用于高炉煤粉喷吹系统的下煤阀、输煤阀、安全阀、充氮阀、充压阀、补压阀、流化阀、均压阀等。

电动卸灰球阀技术参数

公称通径 DN(mm)	DN100-600
阀体形式	两段式固定球阀
公称压力	PN1.6、2.5、4.0、6.4MPa
连接形式	法兰式
密封填料	尼龙、V型聚四氟乙烯填料、柔性石墨填料等
阀芯形式	O型球体阀芯
流量特性	近似快开特性
动作范围	0～90°、0～360°
泄露量Q	按GB/T4213-92，小于额定KV0.01%
基本误差	±1%
回差	±1%
死区	≤1%(可调)
配置执行机构	可配DZW、QZ、PSQ、JHQ、UNIC、361RS、JOX等系列角行程电动执行机构
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)

电动卸灰球阀零件材料

阀体	WCB、304、316
球体	不锈钢304或316
阀杆	2Cr13
阀杆密封	尼龙、V型聚四氟乙烯填料、柔性石墨填料等
球体密封	耐磨橡胶、不锈钢圈

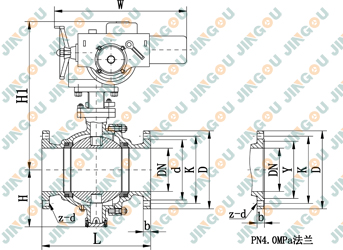

电动卸灰球阀尺寸图


电动卸灰球阀外形连接尺寸图

电动卸灰球阀连接尺寸

DN	D	D1	D2	n-do	b	f	L	L2	L1	H	H1	重量（KG）
100	215	180	155	8-18	20	3	280	470	115	585	175	310
150	280	240	210	8-22	24	3	500	470	115	720	220	420
200	335	295	265	12-22	26	3	500	470	115	801	255	510
250	405	335	320	12-26	30	3	600	610	165	870	320	595
300	460	410	375	12-26	30	4	700	610	165	1120	360	710
350	520	470	435	16-26	34	4	800	690	180	1225	400	820
400	580	525	485	16-30	36	4	900	1100	520	1260	450	940
450	595	590	520	16-30	40	5	900	1200	600	1340	475	980
500	645	600	568	20-30	46	5	1000	1378	780	1470	515	1100
600	755	705	670	20-30	54	5	1078	1450	870	1560	595	1300
