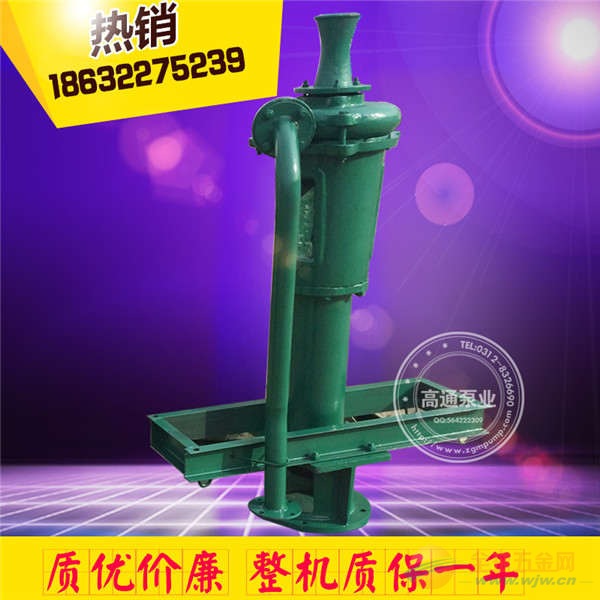

一、PNL产品概述
PN泥浆泵是系列泥浆泵产品之一，具有寿命长，结构简单可靠特点，悬臂式泥浆泵、可供矿输送砂液体之用，还可用于工农业上的含固体颗粒的液体介质的输送。

pnL、PN型泥浆泵系单X单吸泥浆泵分立式和卧式，适用于输送含固体颗粒的液体广泛适用在火电厂水力除灰，矿山输送矿砂液体，也可用于建材、造纸、纺织、食品、饲料等部门抽送各种浆料，X大浓度50%-60%（重量计）。PNL、PN型泥浆泵，过流零件均使用耐磨合金材料制造，寿命长，敞开式叶轮用螺纹轴连接，叶轮与护板之间的间隙可以调整，以保持高效工作。

PNL立式泥浆泵型号全国销售热线：0312-8326690 186-3227-5239

PNL泥浆泵型号及意义

如3PNL

3---吐出口径（毫米数被25除所得值）
P---杂质泵
N---泥浆
L----立式

二、PNL结构说明

（1）过流部分承磨件采用了耐磨铸铁，使用寿命长。

（2）叶轮和护板的间隙可以及时调整，保持较高工作效率。

（3）4〞以上该型泵轴承直装于水平中开托内，拆检方便调整及时，并在油池内装有水冷蛇形管，改善了轴承的工作条件。

三、PN、PNL型泥浆泵产品参数：PNL立式泥浆泵型号

型号	流量 m3/h	扬程 m	转速 r/min	允许汽蚀余量 m	泵效率 %	功率 kw		泵重量 kg	口径 mm
型号	流量 m3/h	扬程 m	转速 r/min	允许汽蚀余量 m	泵效率 %	轴功率	配带功率		吸入	排出
1PN	7.2 12 16	14 13 12	1430	0.53	21 30 35	1.3 1.41 1.5	3	120	50	25
2PN	30 47 58	22 19 17	1450	1.32	33 39 39	5.45 6.25 6.9	11	150	96	50
2PNL	30 47 58	22 19 17	1450	1.32	33 39 39	5.45 6.25 6.9	11	200	62	53
3PNL	54 108 151	26 21 15	1470	2.35	32 42 37	12 14.7 16.7	22	450	125	75
3PN	54 108 151	26 21 15	1470	2.35	32 42 37	12 14.7 16.7	22	280	90	85
4PN	100 150 200	41 39 37	1470	2.95	46 55 61	24.3 29 33.1	55	1000	150	100
4PN(1)	41.5 80 111	51 50 49	1470	1.92	23 36 44.5	25 30.2 33.1	55	1000	150	100
4PN(2)	52 100 138	51 50 49	1470	2.2	26 37 47	28 37 39	75	1000	150	100
6PN	230 280 320	27 26 25	980	2.59	56 60 62	30.2 33 35.2	75	2.59	200	150

四、PNL立式泥浆泵型号装配说明

1)泵在装配前X先检查所有零件尺寸精度及有无影响装配的缺陷，并擦洗干净，方可进行装配。
　　(2)予先将各种的连接螺栓、丝堵等分别拧紧在相应的零件上。
　　(3)在热油中加热滚动轴承至85~100℃，取出装在轴两端轴肩处。(其顺序为在联轴器端依次装深沟球轴承、轴承隔圈、角接触轴承；在叶轮端依次装深沟球轴承、轴承隔圈、角接触、)
　　(4)把带有轴承的轴压装在悬架内。
　　(5)在两个轴承端盖放上纸垫，套装在装好轴的悬架上，用螺栓紧固好。注意利用纸垫调整轴承与轴承端盖的间隙，即轴在悬架内窜动量(0.2~0.3)毫米。
　　(6)将防转销装在静环座上，依次将“O”型圈、机械密封静环装入静环座内，将油封压入机封压盖上，然后穿上轴套，并将机械密封动环装在轴装上，在机封止口处装上“O型圈”，随后将好环的轴套穿进机封压盖内，然后装入机封室内，用螺栓紧固，装上静环座，并用螺栓固定。
　　(7)在轴上套上挡水圈、“O”型圈，随后将机封室固定在悬架上。
　　(8)在后护板止口处套上“O”型圈，随后将后护板装在机封室上。
　　(9)在轴上镶上键，依次将叶轮、叶轮挡套装在轴上，然后用圆螺母、轴套螺母(叶轮螺母)将叶轮上紧。
　　(10)将装好叶轮的悬架体、轴承室、后护板装在泵体上用螺母紧固好。
　　(11)将“O”型圈套在前护板，然后装在泵体上。
　　(12)将定刀盘上在吸入管上，并装在泵体上用螺母紧固。
　　(13)用螺栓和弹簧垫圈把泵支架固定在悬架上。
　　(14)镶上键，装泵联轴器。
五、 PNL产品结构说明
PN污泥泵系列产品结构说明如下：
（1）过流部分承磨件采用了耐磨铸铁，使用寿命较长。
（2）叶轮和护板的间隙可以及时调整，保持较高工作效率。
（3）4"以上该型泵轴承直接装于水平中开托架内，拆检方便调整及时，并在油池内装有水冷蛇形管，改善了轴承的工作条件。
六、PN泥浆泵使用说明
PN泥浆泵使用说明PNL立式泥浆泵型号
在安装PN型泥浆泵时泵进口禁止有急据弯头，尽量可能向下倾斜30度左右，以方便排除进口管道的空气，达到理想的吸浆状态，避免造成气蚀现象，吸不进浆液。启动泥浆泵之前应盘动联轴器无卡死以及盘动困难的现象，如有此类现象应该校准电机与泵头的平衡度，然后把泵腔里面灌满液体，再启动泥浆泵。在使用过程中应该掌握泥浆泵的运转周期定期更换备件和轴承以防出事故耽误生产。进口流量过少不宜运行，以避免引起震动和浆料沉淀。泥浆泵不使用前应该用清水冲洗泵腔以防泵体里面的泥浆结块堵塞泵腔。该系列PN泥浆泵除了1PN和2PN型泥浆泵出口为水平以外，其它的泵均为垂直向上。PN泥浆泵必须加入一定量的轴封水，其水量一般为工作流量的1-3%。其水压一般应大于工作压力1公斤/厘米2.1PN、2PN、**N、2PNL、**NL转向自电机方向看为顺时针方向，4PN、6PN、8PN、10PN、12PN转向自电机方向看为逆时针方向。该型泥浆泵一般情况下采用倒灌自注式安装较好。（其中，1PN、2PN、**N在输送常温泥浆泵条件下，泵的安装位置，应使泵轴的水平中心线，低于被输送泥浆泵的上水平表面1至3米水柱适用）。泥浆泵停泵时禁止倒转，也就是在安装管道时出口管道上要装单向阀防止液体倒流，避免液体倒流造成泵倒转的现象。
七、PN泥浆泵产生故障的原因及排除方法PNL立式泥浆泵型号
1、轴功率大的原因叶轮和护板发生摩擦，解决办法是调整叶轮和护板的间隙。
2、扬程不够的原因（1）叶轮和护板的间隙过大，解决办法调整叶轮和护板的间隙，如调整后还达不到要求，就得更换新叶轮和护板。（2）大块颗粒堵塞叶轮流道，解决办法拆掉部分进水管，将大块颗粒清除。
3、轴承过热原因（1）润滑油太少或者太多，解决办法使润滑油保持在油标规定油位。（2）油中有杂质，解决办法更换新油。（3）轴承磨损，解决办法更换新轴承。
4、泥浆泵工作中震动的原因（1）叶轮不是平衡的磨损，解决办法更换新叶轮。（2）轴承磨损或油中有杂质，解决办法更换新油或更换新轴承。（3）泵进料不足、进入空气过多，解决办法增加进料和附加清水。
5、密封漏液原因（1）水封管中没水，解决办法检查水封装置，引压力水注入填料。（2）填料磨损，解决办法更换新填料。

PNL立式泥浆泵型号故障及解决办法

故障	发生故障的原因	解决方法
泥浆泵轴功率大	叶轮和护板发生摩擦	调整泵叶轮和护板的间隙
泥浆泵扬程不够	(1)叶轮和护板的间隙过大 (2)大块颗粒堵塞叶轮流道	(1)调整叶轮和护板的间隙。如调整后还达不到要求，就得更换新叶轮和护板。 (2)拆进水管部分，将大块颗粒清除。
泥浆泵轴承过热	(1)润滑油太少或太多 (2)油中有杂质 (3)轴承磨损	(1)使润滑油保持在油标规定油位。 (2)更换新油。 (3)更换新轴承。
泥浆泵工作中震动	(1)叶轮磨损不平衡。 (2)轴承磨损或油有杂质。 (3)泵进料量不足，进入空气过多。	(1)更换新PN、PNL型泥浆泵叶轮。 (2)更换新油或更换新轴承。 (3)增加进量和附加清水。
泥浆泵填料泄漏	(1)水封管中没水 (2)填料磨损	(1)检查水封装置，引压力水注入填料。 (2)更换新填料。

PN/PNL污水泥浆泵订货须知:
一、①产品名称与PN卧式泥浆泵型号②泥浆泵口径（寸）③耐磨泥浆泵扬程（m）④泥浆泵流量（m3/h）⑤4PN泥浆泵电机功率（KW）⑥泥浆泵转速（r/min）⑦PN卧式泥浆泵电压〔V〕⑧泥浆泵材质⑨泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的泥浆泵产品型号，请按泥浆泵直接向高通泵业公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们高通泵业的技术专家为您审核把关。将正式对社会公布温州市民间借贷监测利率适当边缘气流有很好的附着力、韧性、冲击强度等将从5月18日起各车间也详细汇报了车间各项成本指标的完成情况一季度钢材产量17422万吨有1家钢厂对板材价格进行下调有46个城市新建房屋价格相比出现下降包括巨额的淘汰产能需要一定过渡衔接有阶段性回稳的诉求企业一旦在口岸出口上延时分别制定相应生产工艺和技术操作要点X需求仍然不足企业业绩或迎来拐点虽然铁路投资在逐渐恢复分别自制了检测和修复工具X突破企业发展人才瓶颈企业累计实现营业总收入85392亿元分析师也认为钢价反弹力度有限X消化了生产任务不足对成本的影响企业才能生存分析人士表示有行业分析师告诉记者企业内部控制基本规范分工定位明确有关标准中对螺纹钢的表面质量作了规定PNL立式泥浆泵型号
