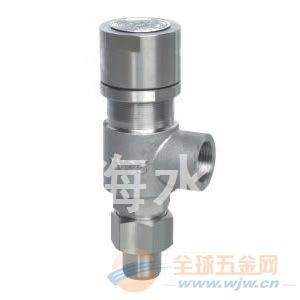

A21弹簧微启式外螺纹安全阀概述
A21H弹簧微启式外螺纹安全阀适用于工作温度≤200℃的空气、氨、石油气等介质的设备和管路上。A21W型适用于工作温度≤200℃含腐蚀性的气体或液体的设备和管路上，A21F型适用于工作温度≤200℃的液化气、石油气等设备和管路上，作为X压保护装置,KA21Y型适用于温度≤100℃的液化石油气等。当设备和管路内压力X过允许值时，阀门自动开启，继而全量排放；当压力降低到规定值时，阀门自动关闭，保证设备和管路安全运行。
A21H弹簧微启式外螺纹安全阀主要参数
工作温度 | A21H型≤200℃ A21W型≤200℃ A21F型-40℃～80℃ |
适用介质 | A21H型适用空气、氨、石油气、水等； A21W型适用腐蚀性气体或液体； A21F适用液化石油气； A21Y型适用于温度≤100℃的液化石油气等。 |
安装方式 | 水平安装 |
公称通径 | DN15~80mm |
公称压力 | PN1.6~16MPa |
NO. | 零件名称 | A21H-C/A21F材料 | A21W-P/A21F-P材料 | A21Y-R材料 |
1 | 管接头 | 20 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
2 | 管接头螺母 | 35 | 2Cr13 | 1Cr18Ni9Ti |
3 | 阀座 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
4 | 阀体 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
5 | 阀瓣 | 2Cr13/2Cr13+PTFE | 1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE | 1Cr18Ni12Mo2Ti |
6 | 弹簧座 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
7 | 弹簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
8 | 锁紧螺母 | Q235-A | ZG230-450 | 1Cr18Ni9Ti |
9 | 弹簧导向垫 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
10 | 调节螺母 | Q235-A | 2Cr13 | 1Cr18Ni12Mo2Ti |
| 密封面材料 | "Y"型堆焊Co基硬质合金，"H"型堆焊D507,"W"型为阀门本体 |
|
|
A21弹簧微启式外螺纹安全阀主要外形尺寸
公称通径DN/mm | 尺寸(mm) | ||||
D0 | d0 | L | L1 | G | |
15 | 20 | 12 | 35 | 65 | G1/2" |
20 | 25 | 16 | 42 | 76 | G3/4" |
25 | 31 | 20 | 50 | 84 | G1" |
32 | ZG1 1/4" | 25 | 55 | 85 | G1 1/4" |
40 | ZG1 1/2" | 32 | 55 | 84 | G1 1/2" |
50 | AG2" | 40 | 67 | 101 | G2" |
65 | ZG2 1/2" | 50 | 76 | 120 | G2 1/2" |
80 | ZG3" | 65 | 83 | 135 | G3" |
