E6708A 用于 E6701H/E6703G 的增强型 GAN 选件
产品描述
使用 Agilent 8960 进行通用接入网络（GAN）测试。
E6708A 增强型 GAN 是 E6701G 或 E6703F 实验室应用软件的扩展。E6701G 或 E6703F 实验室应用软件可与全新 GANC 仿真器（E6962B）以及客户提供的接入点（WLAN 或蓝牙）结合使用。
该 系统当建立基于 GERAN/UTRAN (G/U) 或 GAN 的话音、数据和信令连接以及执行所有适当的 GAN-至-G/U 模式转换时，能够对所连接的支持 GAN 的移动设备进行测试。它通过仿真或包含测试所需的全部实际网络元器件来实现这一目标。Agilent 8960 作为 G/U 蜂窝仿真器使用时，可以使用商业设备来充当 WLAN 或蓝牙接入点。该套件支持 GAN 功能测试，并能够执行 3GPP TS 51.010 X 80 节中规定的全部 GAN 一致性测试场景。
主要特性包括：
- GAN 检测和注册
- 基于 GAN 的语音呼叫、分组交换数据、SMS、DTM
- GAN 或 Geran/UTRAN 模式选择、漫游入/漫游出、切入/切出
- 数据吞吐量报告
- 如果在移动设备上无法禁用与 GAN 相关的 IP 安全特性，则支持启用了安全特性的 IP。需要客户提供的安全网关（SEGW）以及验证、授权和记账（AAA）服务器。
增强的 GAN 能力
E6708A/E6962B GAN 软件提供了一系列重大的增强特性：
数据连接
- 支持在 GAN 上传输基于X 6 版标准的 3G PS 数据
- 支持在 GAN 上进行 GPRS 分组寻呼
语音
- 支持在 GAN 语音呼叫中使用 8960 的数字音频接口（DAI）和实时声码器（RTV）支持在
- GAN 上使用 AMR-WB 语音编解码器
- 为 GAN 语音呼叫提供新的“MS 所需”和“极限模式”电流编解码器选件
测试支持
- 支持执行 3GPP TS 51.010 X 80 节中规定的 100％ 的 GAN 一致性测试情景
- 支持在 GAN 上进行 2G CS 加密（需要 E6705A 许可证）
- 支持在 GAN 上传输蜂窝广播 SMS（完全支持所有类型的 7 比特文本和 USC2/二进制消息）
- 其他
GAN 测试配置
- 受测的 GAN 双模设备
- 8960 无线通信测试仪
- 运行 Agilent GANC 软件的标准 PC
- 商用或专有的 WLAN 或蓝牙接入点
- 可选的商用或专有 SEGW 和 AAA 服务器
- E6701G（更高版本）GSM/GPRS 实验室应用软件
- E6703F（或更高版本）W-CDMA/HSPA 实验室应用软件
- 用于 8960 的可选的 E6720A 实验室应用软件年度合同
- 可选的 E6704A EGPRS（EDGE）实验室应用软件
- 用于手机测试的可选的 E6705A GSM / GPRS / EGPRS 加密功能
- 可选的 E6715A W-CDMA/HSPA 移动设备性能及加密（Ciphering）功能
- 可选的 E6785F 快速切换实验室应用软件
主要特性与技术指标
信号分析
- 支持的标准： IEEE 802.11ac VHT（20 MHz、40 MHz、80 MHz、160 MHz）。 连续和非连续模式均支持 160 MHz
- 支持的空间流： 1-4，自动/手动检测
- 调制制式（自动检测）： BPSK、QPSK、16QAM、64QAM、256QAM
测量
- 空间流： EVM – RMS、按符码、按载波、按数据流
- OFDM 频率误差、符码时钟误差、CPE、EVM 峰值、导频、数据；IQ 参数、交叉信道功率
- OFDM 数据猝发信息、HT-SIG 信息、VHT-SIG 信息、MIMO 条件数、MIMO 信道矩阵
- 预解调： 时间、频谱、校正、原始主时间、瞬时频谱
许可证
- 可转移许可证： 驻留在您的 PC/仪器上，可随时转移到其他 PC/仪器上
- 也可作为浮动许可证提供： 在网络服务器上共享，可由多个用户进行访问，但每次仅限一人
其他特性
- 需要 802.11n 分析能力（选件 B7Z），才能使用这一选件
描述

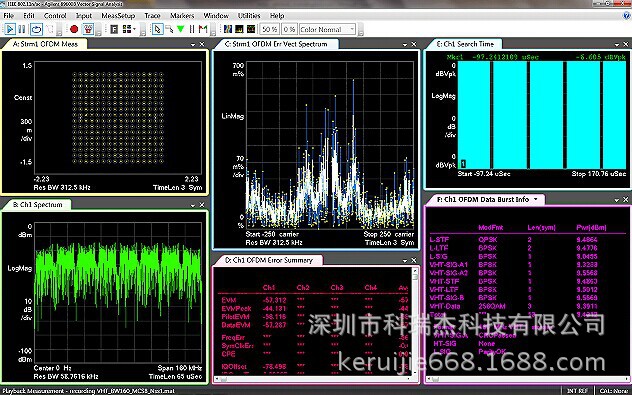

89600 VSA 软件可以为您提供一个工具，让您深入了解复杂的无线器件。 选件 BHJ 为射频和基带工程师提供了全套 802.11ac 信号分析工具。
- 支持： 重复早期、混合模式、HT 重复和 VHT 制式
- 支持全部信号带宽，包括 20、40、80 和 160 MHz。 （连续和非连续模式均支持 160 MHz）
- 像所有 89600B 选件一样，此选件可配合不同硬件（信号分析仪、示波器、逻辑分析仪）进行使用
- 支持从 BPSK 至 256QAM 的全部 802.11ac 调制制式。 测量 EVM、I/Q 参数，一次查看多个空间流的星座图
- 显示 L-SIG HT-SIG 和 VHT-SIG 字段的内容。 提供 CCDF、功率随时间的变化以及时间选通测量
- 按符码、载波或猝发脉冲进行 EVM 分析，测量 I/Q 参数、中心频率、带宽、功率、ACPR、相位噪声，执行比特X解调
- 通过容易使用的工具（例如合成星座图、EVM 迹线、颜色编码和多窗口显示）测量您所获得的测试结果
该选件可以通过产品升X进行添加。
E8827A 旧产品型号
描述
注： 型号 E8827A 已经停产；W2361 托勒密元件现可提供X通信模型组（Advanced Communications Model Set）特性/功能。
以下信息仅作参考。
E8827A 用于X设计系统（ADS）2004A 的X通信模型组提供多种模型组件，可帮助设计人员生成任何符合 802.xx 标准的信号。 另外，可能属于专有的新兴技术也可以从这些灵活的模型上受益匪浅。
一 部分模型组件可增强 ADS 仿真 OFDM 基础系统的能力，例如 WiFi（WLAN）、UWB（WPAN）和 WiMAX（WMAN）。 虚拟原型设计和系统测试解决方案可与 Agilent ESG/PSG 信号发生器和 89600 矢量信号分析仪配合使用。 提供设计实例文档，以帮助在仿真和测量中使用工具。
产品特色：
- 灵活的模型可帮助设计人员生成符合 802.xx 标准的信号
- 可仿真 OFDM 基础系统，例如 WiFi（WLAN）、UWB（WPAN）和 WiMAX（WMAN）
- 虚拟原型设计和系统测试解决方案可与 Agilent ESG/PSG 信号发生器和 Agilent 89600 矢量信号分析仪结合使用
产品说明：
E8827 型号包括：
- 用于给 OFDM 符码赋形、对 IFFT 缓冲器输入负载以及根据 IEEE 802 标准添加保护间隔的通用 OFDM 模型
- 高达 256 QAM 的调制/解调
- 用于卷积编码和 Viterbi 解码的信道编码
- CRC 编码/CRC 解码
- IEEE 802 标准的交错/去交错
- 用于 EVM 计算的 RMSE
N7307A TI 芯片组软件
主要特性与技术指标
- 用于 TI WL1271/3(WiLink6.0) 的 N7307A-1 芯片组软件
- 满足您需求的许可证选件：FP――固定永久许可证、F3――3 个月固定许可证、TP――可转移永久许可证
描述
N7307A 芯片组软件专门与 N8300A 无线网络测试仪或 N4010A 无线连通性测试仪结合使用，能够控制、校准和测试 TI WLAN 和蓝牙® 器件和模块。
N7303A CSR 芯片组软件
主要特性与技术指标
- 用于 CSR9000 系列、CSR6000 系列和 BlueCore7 的N7303A-1 芯片组软件
- 满足您需求的许可证选件：FP――固定永久许可证、F3――3 个月固定许可证、TP――可转移永久许可证
描述
N7303A 芯片组软件专门与 N8300A 无线网络测试仪或 N4010A 无线连通性测试仪结合使用，能够控制、校准和测试 CSR WLAN 和蓝牙® 器件和模块。
